產品簡介:
該型外裝式電動滾筒是將擺線針輪減速機構置于筒形外殼內、外接立式或臥式電動機，用于帶式輸送機的一種新型驅動裝置。該產品有以下特點： 1.由于電機外置，電機故障率大大下降，且裝拆維修方便；
2.由于電機的散熱條件得到改善，適應了小帶寬、大功率、外殼包膠等要求的選用；
3.采用擺線針輪減速機構效率達85%以上；
4.具有單向旋轉，反向逆止功能。
WZ外裝式擺線電動滾筒系列參數表:
| 筒徑 D |
電機功率 （Kw） |
帶寬B | 線速度V（m/s） | ||||||
| 1.0 | 1.25 | 1.6 | 2.0 | 2.5 | 3.15 | 4.0 | |||
| 630 | 18.5 | 650 | ○ | ○ | ○ | ○ | ○ | ○ | |
| 800 | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 1000 | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 1200 | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 1400 | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 22 | 650 | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 800 | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 1000 | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 1200 | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 1400 | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 30 | 650 | ○ | ○ | ○ | ○ | ○ | |||
| 800 | ○ | ○ | ○ | ○ | ○ | ||||
| 1000 | ○ | ○ | ○ | ○ | ○ | ||||
| 1200 | ○ | ○ | ○ | ○ | ○ | ||||
| 1400 | <, TD style="BORDER-RIGHT: windowtext 0.5pt solid; PADDING-RIGHT: 5.4pt; BORDER-TOP: medium none; PADDING-LEFT: 5.4pt; BACKGROUND: #ffffcc; PADDING-BOTTOM: 0cm; BORDER-LEFT: medium none; WIDTH: 45.45pt; PADDING-TOP: 0cm; BORDER-BOTTOM: windowtext 0.5pt solid; HEIGHT: 14.2pt; mso-border-left-alt: solid windowtext .5pt; mso-border-top-alt: solid windowtext .5pt" width=61>○ | ○ | ○ | ○ | ○ | ||||
| 37 | 1000 | ○ | ○ | ○ | ○ | ||||
| 1200 | ○ | ○ | ○ | ○ | |||||
| 1400 | ○ | ○ | ○ | ○ | |||||
| 800 | 18.5 | 800 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 1000 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 1200 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 1400 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 22 | 800 | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 1000 | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 1200 | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 1400 | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 30 | 800 | ○ | ○ | ○ | ○ | ○ | |||
| 1000 | ○ | ○ | ○ | ○ | ○ | ||||
| 1200 | ○ | ○ | ○ | ○ | ○ | ||||
| 1400 | ○ | ○ | ○ | ○ | ○ | ||||
| 37 | 1000 | ○ | ○ | ○ | ○ | ||||
| 1200 | ○ | ○ | ○ | ○ | |||||
| 1400 | ○ | ○ | ○ | ○ | |||||
| 45 | 1000 | ○ | ○ | ○ | ○ | ○ | |||
| 1200 | ○ | ○ | ○ | ○ | ○ | ||||
| 1400 | ○ | ○ | ○ | ○ | ○ | ||||
| 55 | 1000 | ○ | ○ | ○ | |||||
| 1200 | ○ | ○ | ○ | ||||||
| 1400 | ○ | ○ | ○ | ||||||
| 1000 | 37 | 1000 | ○ | ○ | ○ | ○ | ○ | ○ | |
| 1200 | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 1400 | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 45 | 1000 | ○ | ○ | ○ | ○ | ○ | |||
| 1200 | ○ | ○ | ○ | ○ | ○ | ||||
| 1400 | ○ | ○ | ○ | ○ | ○ | ||||
| 55 | 1000 | ○ | ○ | ○ | ○ | ○ | |||
| 1200 | ○ | ○ | ○ | ○ | ○ | ||||
| 1400 | ○ | ○ | ○ | ○ | ○ | ||||

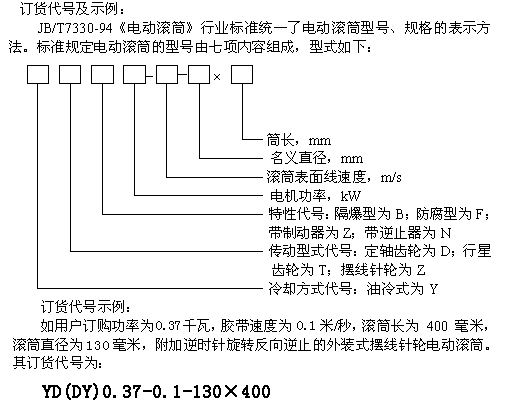

訂貨說明：
訂貨注意事項：
（1）.因目前外裝式電動滾筒尚未制定相關行業標準，本廠將該型號電動滾筒首位代號用W（“外裝”的首位漢語拼音）表示。外裝式電動滾筒外置電機可分為立式電機和臥式電機，用戶訂購時請加以說明；
（2）.用戶訂購逆止電動滾筒時，須注明旋轉方向，如不注明則為任意方向。其表示方法為在特性代號后加“S”（表示在電機引出線一側觀察，端蓋應順時針旋轉）或“N”（表示在電機引出線一側觀察，端蓋應逆時針旋轉）。
